該產品為無縫鋼管封裝的光纖光柵固體表面壓力傳感器，別名：FBG應力傳感器，筆式力傳感器，筆式測力計，光纖光柵測力筆。產品功能：對于固體表面、皮具等材料的壓力、應力、壓強微小變化的手持式測量。本產品為定制產品，可接受訂制。
產品概述：
北諾?光纖光柵固體表面壓力傳感器由握持管、光纖接頭（FC、ST等）、高彈材料和單點光纖光柵（FBG）封裝組成。
該產品具有體積小、重量輕、高抗拉、高抗壓、防水防潮、全密封等特點?？赏ㄟ^手持方式對固體表面進行壓力測量，也可用于醫療行業的穿刺力測量，根據傳感單元結構的不同，可以實現不同測力分辨率的定制。
可廣泛應用于工業設備、固體材料、金屬、皮具等領域的受力測量。
 |

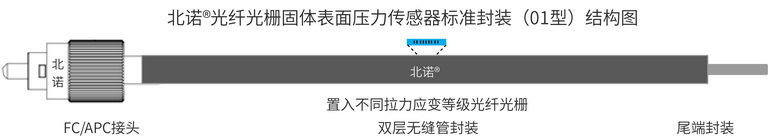

| 北諾?光纖光柵固體表面壓力傳感器結構圖 |
光纖光柵固體表面壓力傳感器總體概況：
|
品牌 |
北諾、OFSCN |
|
產品名稱 |
北諾?光纖光柵固體表面壓力傳感器 |
|
產品型號 |
OFSCN-FBG-1500-P1-FC/APC-20CM（型號眾多，僅為示例） |
 |
產品結構： 預制光纖接頭+雙層無縫鋼管+單點光纖光柵（中間處）+尾端密封 |
|
※長度范圍 |
幾厘米至0.3米（具體長度需視庫存與需求而定） |
所用光纖光柵參數：
 |

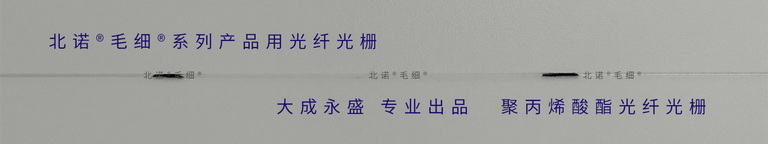

| 北諾?光纖光柵固體表面壓力傳感器常溫用光纖光柵 |
 |

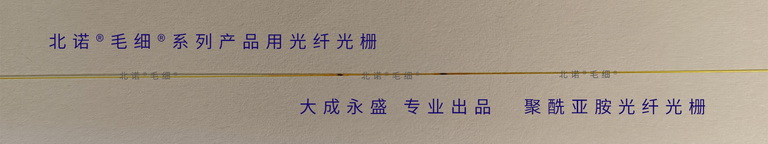

| 北諾?光纖光柵固體表面壓力傳感器高溫用光纖光柵 |
|
光纖光柵類型 |
紫外/飛秒/拉絲塔光柵（視待測應變量范圍與工作溫度而定） |
|
中心波長 |
常規1525nm至1565nm（其它波長可定制） |
|
反射率 |
10%至99% |
|
壓力分辨率 |
需直接溝通 |
|
測力范圍 |
需直接溝通 |
|
※光纖光柵可選項 |
參數眾多，需直接溝通 |
光纖光柵固體表面壓力傳感器接頭指標：
|
光纖接頭類型 |
FC/ST/SMA光纖接口 |
|
|
端面類型 |
APC |
PC |
|
插芯材料 |
陶瓷 |
|
|
插入損耗 |
<0.2db |
<0.2db |
|
回波損耗 |
>-60db |
>-40db |
|
儲存環境 |
-40℃to+85℃ |
|
|
工作環境 |
-40℃to+75℃ |
|
|
※光纖接頭可選項 |
FC/APC、FC/PC可選耐高溫接頭，耐高溫接頭材料可耐300度高溫（視庫存而定） |
|
光纖光柵固體表面壓力傳感器成品及鎧裝參數：
 |

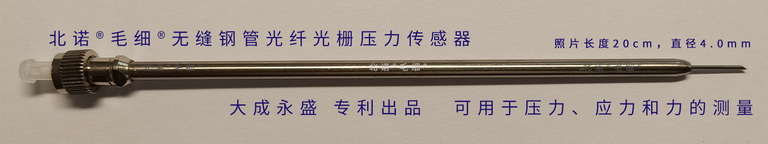

| 北諾?光纖光柵固體表面壓力傳感器實物圖 |
 |
| 北諾?光纖光柵固體表面壓力傳感器實物圖 |
|
傳感器鎧裝類型 |
北諾?光纖光柵固體表面壓力傳感器標準封裝 |
|
傳感器鎧裝直徑 |
4.0mm |
|
傳感器用無縫管材質 |
無縫鋼管嵌套封裝 |
|
傳感器用無縫管壁厚 |
視實際需求確定 |
|
傳感器用無縫管重量 |
視實際需求計算 |
|
傳感器抗拉強度 |
視實際需求計算 |
|
傳感器抗側壓力 |
視實際需求計算 |
|
傳感器抗壓強度 |
視實際需求計算 |
|
※鎧裝可選項 |
傳感器直徑（4.0毫米），非常規耐腐蝕方案 |
