北京大成永盛科技有限公司是一家專業的絕緣光纖光柵溫度傳感器(陶瓷封裝)廠家,提供陶瓷光纖光柵溫度傳感器原理、封裝設計方案、工作溫度范圍、優點缺點、安裝使用、標定實驗報告、常溫?fù)舸╇妷旱刃畔?;絕緣光纖光柵溫度傳感器(陶瓷封裝)品牌為“北諾、OFSCN、毛細、PEINO”等。批量采購,價格更優!
陶瓷光纖光柵溫度傳感器產品概述:
是一款具有絕緣、靈敏度高、熱傳導快、準確度好以及體積小、重量輕、耐高溫、防水防潮、無可燃物、耐腐蝕等特點的光纖光柵傳感器。
利用布拉格光柵(FBG)的測溫特性,可將本傳感器探入、卡入、表貼、膠粘到被測結構體內或表面進行溫度檢測和監測??蓮V泛應用于工業生產、電力、鐵路、軍工、航空航天等領域的單點式或準分布式溫度測量。
![]() |
北諾?陶瓷光纖光柵溫度傳感器(寬溫、絕緣特性)既可以封裝單點光纖光柵,也可以封裝多點光纖光柵串(光纖光柵陣列) 。
通過選用不同耐高低溫等級的光纖光柵,該產品可適應零下200攝氏度至零上800℃的溫度環境。從原理和實測上來說,該款光纖光柵溫度傳感器為通用型產品,不存在光纖光柵解調設備適用問題。配套光纖光柵解調儀后,該產品也可被稱為工業用毛細?溫度計。
![]() |

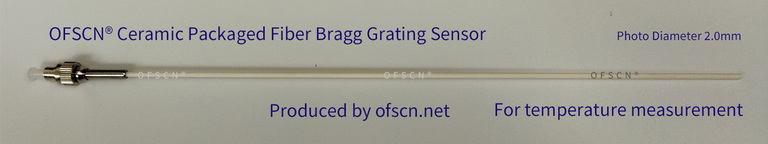

北諾?絕緣單點式光纖光柵溫度傳感器(陶瓷封裝) |
![]() |
北諾?絕緣串式(陣列式)光纖光柵溫度傳感器(陶瓷封裝) |
陶瓷光纖光柵溫度傳感器總體參數:
光纖光柵溫度傳感器品牌 |
北諾、OFSCN |
產品名稱 |
北諾?陶瓷光纖光柵溫度傳感器(寬溫、絕緣特性) |
光纖光柵溫度傳感器產品型號 |
OFSCN-SFBG-SH100-01-FC/APC-0.2M-JY(型號眾多,僅為示例) |
![]() |

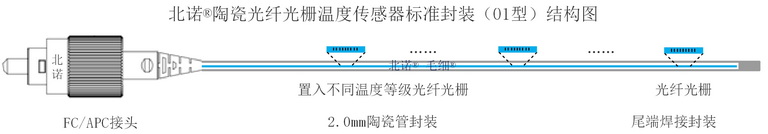

產品結構: 預制光纖接頭+外徑2.0/3.0毫米陶瓷管+單點/多點光纖光柵+尾端密封 |
※長度范圍 |
十厘米至一米(具體長度需視庫存而定) |
陶瓷光纖光柵溫度傳感器所用光纖光柵(FBG)參數:
![]() |
單點式光纖光柵(可選串式) |
![]() |
單點式光纖光柵(可選串式) |
![]() |

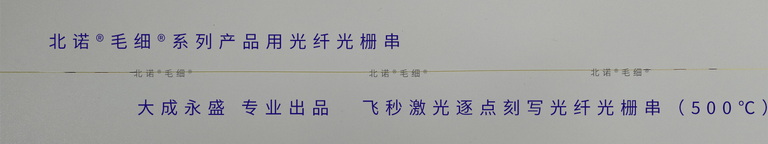

飛秒激光逐點刻寫光纖光柵串 |
![]() |

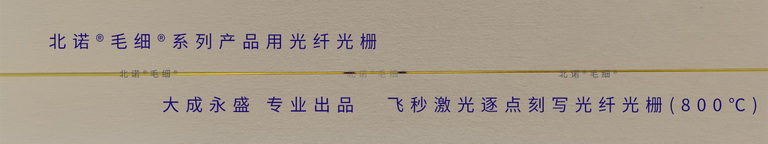

飛秒激光逐點刻寫光纖光柵 |
點擊此處查看OFSCN?陶瓷光纖光柵溫度傳感器可用光纖光柵/光纖光柵串的參數:

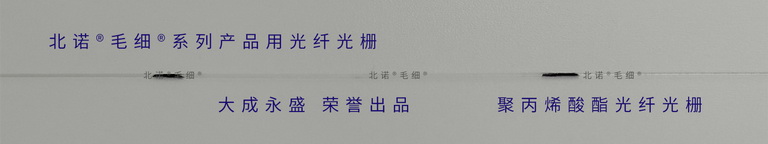

常規光纖光柵 - 常溫光纖光柵串 - 紫外光掩模板刻寫FBG - 聚丙烯酸酯重涂覆

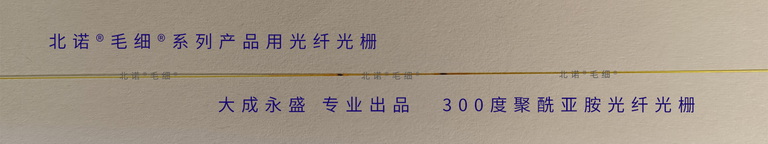

耐高溫光纖光柵 - 耐低溫光纖光柵串 - 紫外光掩模板刻寫FBG - 聚酰亞胺重涂敷
飛秒光纖光柵 - 飛秒激光逐點刻寫光纖光柵串 - 耐高溫低溫FBG
鍍金光纖光柵 - 鍍金光纖光柵串 - 金屬光纖刻寫FBG - 耐高溫/低溫鍍金光纖FBG

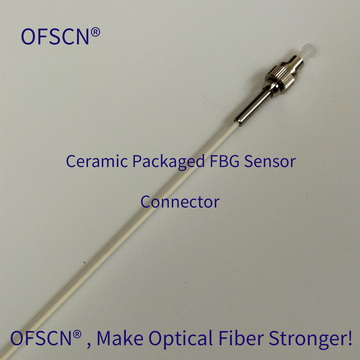

陶瓷光纖光柵溫度傳感器所用光纖接頭指標:
注意:光纖接頭為金屬制成,并不絕緣!
![]() |
光纖光柵溫度傳感器光纖接頭類型 |
FC、ST、SC、LC |
|
光纖接頭端面類型 |
APC |
PC |
光纖接頭插芯材料 |
陶瓷 |
|
光纖接頭插入損耗 |
<0.2db |
<0.2db |
光纖接頭回波損耗 |
>-60db |
>-40db |
光纖接頭儲存環境 |
-40℃to+85℃ |
|
光纖接頭工作環境 |
-40℃to+75℃ |
|
※光纖接頭可選項 |
FC/APC、FC/PC可選耐高溫接頭,耐高溫接頭材料可耐550度高溫(視庫存而定) |
點擊此處查看OFSCN?陶瓷光纖光柵溫度傳感器可用光纖接頭的參數:
120℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC
200℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - PC/APC
300℃ Fiber Optic Connector - High Temperature Optical Fiber Connector - FC/ST/SMA - APC

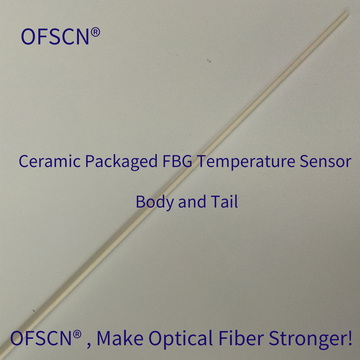

陶瓷光纖光柵溫度傳感器護套及尾端:
![]() |
光纖光柵溫度傳感器護套類型 |
北諾?陶瓷光纖光柵溫度傳感器(絕緣陶瓷封裝) |
護套直徑 |
2.0 / 3.0mm(或其它) |
絕緣護套材料 |
陶瓷 |
絕緣護套壁厚 |
0.5 / 1.0mm(或其它) |
光纖光柵溫度傳感器重量 |
根據不同結構計算 |
抗拉強度 |
根據不同結構計算(較脆弱) |
抗側壓力 |
根據不同結構計算(較脆弱) |
抗壓強度 |
根據不同結構計算(較脆弱) |
光纖光柵溫度傳感器尾端封裝形式 |
根據不同溫度等級密封 |
※光纖光柵溫度傳感器護套及尾端可選項 |
傳感器直徑(2.0毫米/3.0毫米),非常規耐腐蝕方案 |
陶瓷光纖光柵溫度傳感系統組成:
OFSCN?陶瓷光纖光柵溫度傳感系統由OFSCN?系列光纖光柵溫度傳感器,OFSCN?光纖連接線和OFSCN?光纖光柵解調儀組成,共同構成光纖光柵溫度傳感監測系統。
陶瓷光纖光柵溫度傳感器推薦產品結構視頻展示:
OFSCN? 陶瓷光纖光柵溫度傳感器主要特點:
- 絕緣性: 提供電隔離,使其在各種環境中安全使用。
- 高靈敏度: 能夠檢測細微的溫度變化。
- 快速熱傳導: 迅速響應溫度波動。
- 高準確度: 提供可靠且精確的溫度讀數。
- 體積小、重量輕: 易于集成到不同系統中,且不增加顯著的體積。
- 耐高溫: 能承受極端高溫。
- 防水防潮: 在惡劣環境條件下也能可靠運行。
- 無可燃物: 不含任何易燃材料,增強安全性。
- 耐腐蝕: 在腐蝕性環境中經久耐用。
OFSCN? 陶瓷光纖光柵溫度傳感器可能的應用場景和行業:
OFSCN? 寬溫光纖光柵溫度傳感器憑借其強大的功能和寬廣的溫度范圍,適用于各行各業的廣泛應用。
OFSCN? 陶瓷光纖光柵溫度傳感器應用場景舉例:
- 結構健康監測 (SHM):
- 橋梁和建筑物: 監測可能影響結構完整性、材料膨脹/收縮的溫度變化。
- 大壩: 檢測混凝土結構中的溫度變化,這對長期穩定性至關重要。
- 隧道: 監測施工和運行期間的溫度剖面,以檢測潛在的熱點或材料劣化。
- 工業過程監測:
- 化工廠: 在傳統電傳感器可能不安全的高腐蝕性、易爆或惡劣環境中測量溫度。
- 石化設施: 監測管道、反應器和儲罐中的溫度。
- 發電廠(火力、核能): 鍋爐、渦輪機、發電機和冷卻系統中的高溫監測。
- 爐窯: 高溫制造過程中的精確溫度控制和監測。
- 食品加工: 監測烹飪、消毒和儲存過程中的溫度,以確保質量和安全。
- 電力基礎設施:
- 變壓器: 檢測過熱,防止故障和火災。
- 高壓電纜和開關設備: 監測輸配電系統中的熱點。
- 電池監測(特別是大型儲能或電動汽車): 監測單個電池溫度,以優化性能和提高安全性。
- 交通運輸:
- 鐵路: 監測軌道溫度,防止彎曲或開裂,以及軸承或車輪的溫度。
- 航空航天: 飛機發動機、機翼和結構部件中的溫度傳感,特別是在極端條件下。
- 汽車: 電動汽車的電池溫度監測、發動機溫度。
- 研發:
- 實驗室: 實驗裝置中的精密溫度測量,特別是在電磁干擾是問題的情況下。
- 材料科學: 材料測試和表征過程中的溫度監測。
- 環境監測:
- 地?zé)釕?yīng)用: 鉆孔中的溫度剖面。
- 地下公用設施: 檢測埋藏管道或電纜中的溫度異常。
OFSCN? 陶瓷光纖光柵溫度傳感器應用行業舉例:
- 工業制造: 汽車、航空航天、電子、化工、制藥、食品飲料。
- 電力生產與輸配: 火力發電廠、核電站、水力發電廠、變電站、可再生能源(太陽能、風能)。
- 土木工程與建筑: 橋梁、隧道、建筑物、大壩、管道。
- 鐵路與交通: 高速鐵路、地鐵、航空、汽車。
- 國防與軍事: 用于各種設備和車輛中堅固可靠的溫度傳感。
- 石油與天然氣: 井下溫度監測、管道完整性、煉油廠作業。
- 采礦: 危險或偏遠環境中的溫度監測。
- 研究與學術: 材料科學、物理學、化學、工程學。
- 海洋與近海: 海底溫度監測、船舶結構。
- 暖通空調 (HVAC): 用于大型系統的精確溫度控制。
